Trong thời đại số hóa, việc xây dựng một hệ thống mạng LAN nội bộ ổn định và tốc độ cao là yêu cầu thiết yếu cho doanh nghiệp, nhà máy, văn phòng hoặc trường học. Cáp quang nội bộ (cáp quang LAN) đang dần thay thế mạng đồng truyền thống nhờ khả năng truyền dữ liệu xa, tốc độ cao và chống nhiễu cực tốt. Dưới đây là hướng dẫn chi tiết từng bước để triển khai hệ thống mạng LAN bằng cáp quang nội bộ hiệu quả và chuyên nghiệp.

1. Mạng LAN cáp quang nội bộ là gì?

    Hệ thống mạng LAN cáp quang nội bộ là một mạng nội bộ sử dụng cáp quang làm phương tiện truyền dẫn dữ liệu chính, thay cho cáp xoắn đôi truyền thống. Trong đó, cáp quang sẽ kết nối các tầng, phòng ban, switch con về switch trung tâm. Tại mỗi điểm kết nối, bộ chuyển đổi quang điện (media converter) hoặc switch SFP sẽ chuyển tín hiệu quang sang tín hiệu điện Ethernet.

2. Ưu điểm của mạng LAN cáp quang so với mạng đồng

• Tốc độ truyền tải
  ▸ Mạng đồng (CAT5/6): 100Mbps – 1Gbps
  ▸ Mạng cáp quang LAN: 1Gbps – 10Gbps (tùy thiết bị quang)

• Khoảng cách truyền dẫn
  ▸ Mạng đồng: ≤100m
  ▸ Cáp quang: Có thể lên đến 2km hoặc hơn

• Độ ổn định
  ▸ Mạng đồng: Dễ bị nhiễu điện từ
  ▸ Cáp quang: Chống nhiễu tốt, truyền tín hiệu ổn định

• Độ bền, tuổi thọ
  ▸ Mạng đồng: 5 – 10 năm
  ▸ Cáp quang: 15 – 25 năm

• Chi phí triển khai ban đầu
  ▸ Mạng đồng: Thấp
  ▸ Cáp quang: Cao hơn lúc đầu nhưng tiết kiệm về lâu dài

3. Chuẩn bị trước khi lắp đặt

3.1 Khảo sát mặt bằng và nhu cầu sử dụng

Trước khi thi công, cần khảo sát kỹ:

• Số lượng thiết bị cần kết nối (PC, switch, camera, máy in…)

• Sơ đồ các tầng, chiều dài ước lượng của mỗi tuyến cáp

• Vị trí đặt tủ mạng trung tâm, switch tầng, ODF

• Xác định các điểm phải đi âm tường, âm trần, hoặc đi nổi

3.2 Lựa chọn loại cáp quang phù hợp

• Cáp quang Singlemode
  ▸ Khoảng cách sử dụng: 1km – 20km
  ▸ Tốc độ truyền: 1G – 10G
  ▸ Ứng dụng: Nhà xưởng, văn phòng lớn, hệ thống campus nội bộ

• Cáp quang Multimode
  ▸ Khoảng cách sử dụng: Dưới 500m
  ▸ Tốc độ truyền: 1G – 10G
  ▸ Ứng dụng: Văn phòng nhỏ, liên kết các tầng trong cùng tòa nhà

Ngoài ra, cần xác định số lõi cáp: 2FO, 4FO, 8FO… tùy số điểm cần kết nối.

4. Vật tư và thiết bị cần có

Vật tư cáp quang:

• Cáp quang (indoor hoặc outdoor tùy nơi lắp)

• Dây hàn quang (Pigtail SC/LC)

• Dây nhảy quang (Patch cord SC-SC, LC-SC...)

• Hộp phối quang ODF treo/tủ Rack

• Adapter quang SC hoặc LC

• Ống ghen, nẹp nhựa, khay chứa cáp

Thiết bị mạng:

• Media converter hoặc Switch SFP

• Tủ rack, ổ cắm nguồn

• Máy hàn quang, máy đo suy hao (OTDR, Power Meter)

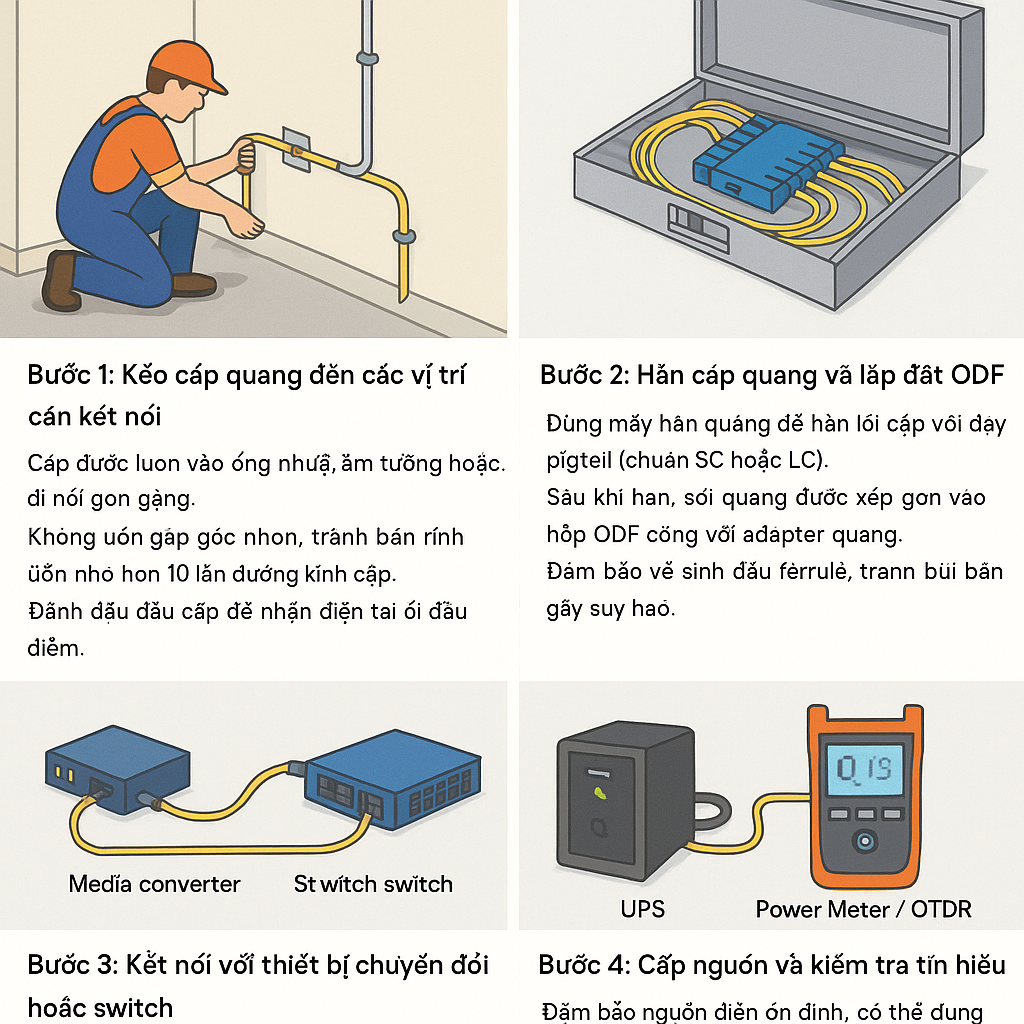

5. Quy trình lắp đặt mạng LAN cáp quang nội bộ

• Cáp được luồn vào ống nhựa, âm tường hoặc đi nổi gọn gàng.

• Không uốn gập góc nhọn, tránh bán kính uốn nhỏ hơn 10 lần đường kính cáp.

• Đánh dấu đầu cáp để nhận diện tại mỗi đầu điểm.

Bước 2: Hàn cáp quang và lắp đặt ODF

• Dùng máy hàn quang để hàn lõi cáp với dây pigtail (chuẩn SC hoặc LC).

• Sau khi hàn, sợi quang được xếp gọn vào hộp ODF cùng với adapter quang.

• Đảm bảo vệ sinh đầu ferrule, tránh bụi bẩn gây suy hao.

Bước 3: Kết nối với thiết bị chuyển đổi hoặc switch

• Tại mỗi đầu điểm, kết nối media converter hoặc switch SFP bằng dây nhảy quang.

• Sử dụng cổng Ethernet RJ45 từ media converter để nối đến thiết bị đầu cuối.

Bước 4: Cấp nguồn và kiểm tra tín hiệu

• Đảm bảo nguồn điện ổn định, có thể dùng UPS nếu cần.

• Dùng thiết bị đo công suất (Power Meter) hoặc OTDR để kiểm tra suy hao tín hiệu.

• Ping mạng, test tốc độ truyền dữ liệu để xác nhận hệ thống hoạt động đúng.

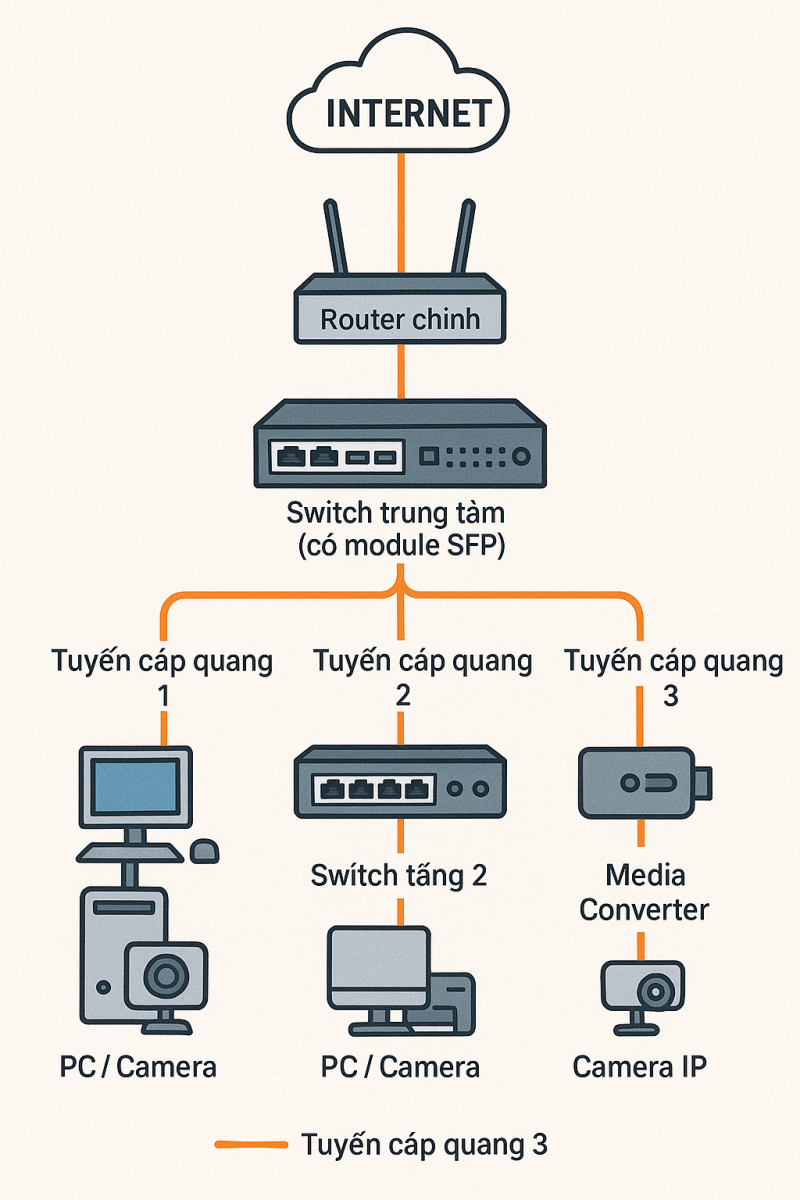

6. Mô hình hệ thống mạng LAN cáp quang nội bộ tiêu chuẩn

7. Một số lỗi thường gặp khi lắp đặt và cách xử lý

• Mạng không hoạt động sau khi hàn
  ▸ Nguyên nhân: Sợi quang bị gãy, đầu hàn bẩn
  ▸ Cách khắc phục: Làm lại mối hàn, vệ sinh sạch ferrule

• Tốc độ mạng chậm, giật
  ▸ Nguyên nhân: Suy hao quang quá lớn
  ▸ Cách khắc phục: Đo lại bằng OTDR, kiểm tra kết nối

• Không nhận tín hiệu từ media converter
  ▸ Nguyên nhân: Sai loại dây nhảy SC/LC
  ▸ Cách khắc phục: Kiểm tra chuẩn đầu kết nối, module SFP

8. Kết luận

Việc lắp đặt hệ thống mạng LAN cáp quang nội bộ là giải pháp lý tưởng cho các công trình cần kết nối ổn định, tốc độ cao và truyền dữ liệu xa. Tuy chi phí ban đầu có thể cao hơn mạng đồng, nhưng hiệu quả sử dụng và độ bền lâu dài hoàn toàn xứng đáng.
