Việc bấm ổ cắm mạng âm tường CAT7 là một kỹ năng quan trọng trong lắp đặt hệ thống mạng nội bộ, giúp đảm bảo kết nối mạng ổn định và nhanh chóng. Cáp CAT7 là một trong những loại cáp có khả năng truyền tải tốc độ cao lên đến 10Gbps với khả năng chống nhiễu tốt, rất phù hợp cho các hệ thống mạng có yêu cầu cao về hiệu suất. Dưới đây là hướng dẫn chi tiết về cách bấm ổ cắm mạng âm tường CAT7.

1. Chuẩn Bị Dụng Cụ

Trước khi bắt đầu, bạn cần chuẩn bị đầy đủ các dụng cụ và vật liệu sau:

• Ổ cắm mạng CAT7 âm tường

• Cáp mạng CAT7

• Kìm bấm mạng (Crimping Tool)

• Dao cắt cáp

• Dụng cụ kéo dây

• Bút thử điện (nếu cần kiểm tra điện)

• Kẹp nhựa hoặc băng dính (nếu cần cố định dây)

• Thanh nối dây mạng (Patch Panel) (Tùy chọn nếu kết nối tới một bảng điều khiển trung tâm)

2. Lựa Chọn Vị Trí Lắp Đặt Ổ Cắm Mạng

• Chọn vị trí ổ cắm âm tường sao cho thuận tiện cho việc kết nối thiết bị mạng và dễ dàng bảo trì. Vị trí này phải được xác định trước khi kéo cáp mạng vào trong tường.

• Đo chiều dài cáp: Xác định chiều dài cáp CAT7 từ nguồn mạng (router/switch) tới vị trí ổ cắm để tránh dư thừa hoặc thiếu cáp.

3. Các bước bấm ổ cắm mạng âm tường CAT7

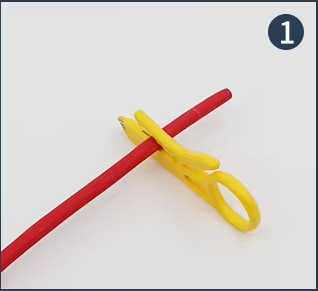

Bước 1: Tuốt lớp vỏ dây mạng

• Dùng dao chuyên dụng hoặc kéo để cẩn thận tuốt lớp vỏ bọc ngoài của dây mạng CAT7, khoảng 3-5 cm, để lộ các lõi dây bên trong.

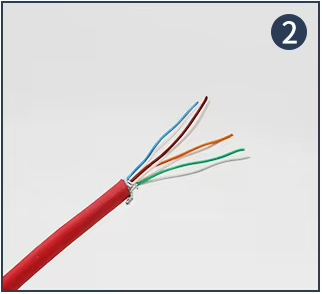

Bước 2: Duỗi thẳng lõi dây

• Tách và duỗi thẳng 4 cặp dây xoắn (8 lõi) bên trong, chuẩn bị sẵn sàng cho việc phân chia theo thứ tự màu.

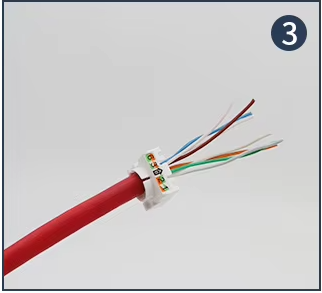

Bước 3: Đưa lõi dây vào dụng cụ chia

• Nhét từng lõi dây vào khe của splitter (miếng chia màu) để cố định và giữ đúng thứ tự màu.

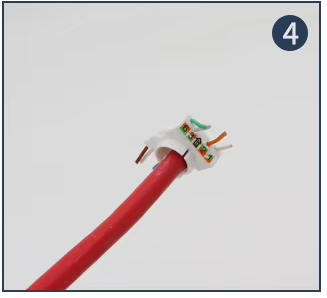

Bước 4: Sắp xếp màu theo chuẩn T568A hoặc T568B

• Sắp xếp dây theo màu sắc phù hợp với chuẩn T568A hoặc T568B được in sẵn trên splitter (thường dùng chuẩn T568B).

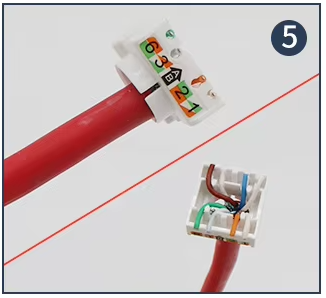

Bước 5: Cắt bỏ phần dây thừa

• Sau khi dây được cố định đúng chuẩn màu, dùng kéo hoặc kìm chuyên dụng cắt bỏ phần dây dư thừa nhô ra khỏi splitter.

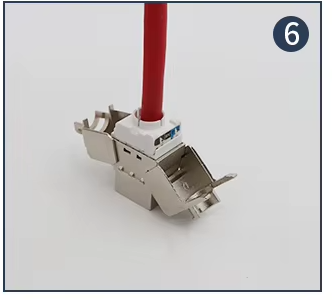

Bước 6: Gắn phần chia dây vào vỏ kim loại

• Đặt phần splitter đã lắp dây vào vỏ ổ cắm kim loại (keystone jack). Đảm bảo đúng khớp (chỉ lắp vừa theo một chiều duy nhất).

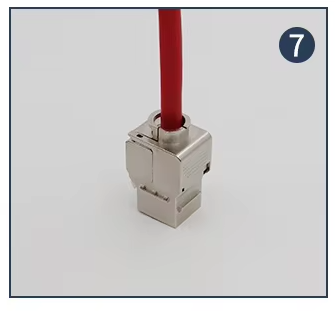

Bước 7: Đóng nắp ổ cắm lại

• Đóng phần nắp ổ cắm cho đến khi nghe tiếng “click” để đảm bảo dây đã được cố định chắc chắn và tiếp xúc tốt.

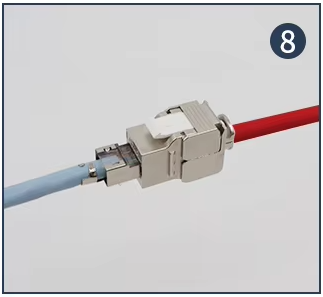

Bước 8: Hoàn tất

• Ổ cắm đã được bấm xong, sẵn sàng lắp vào mặt nạ âm tường hoặc patch panel. Có thể kiểm tra tín hiệu bằng máy test mạng nếu cần.
