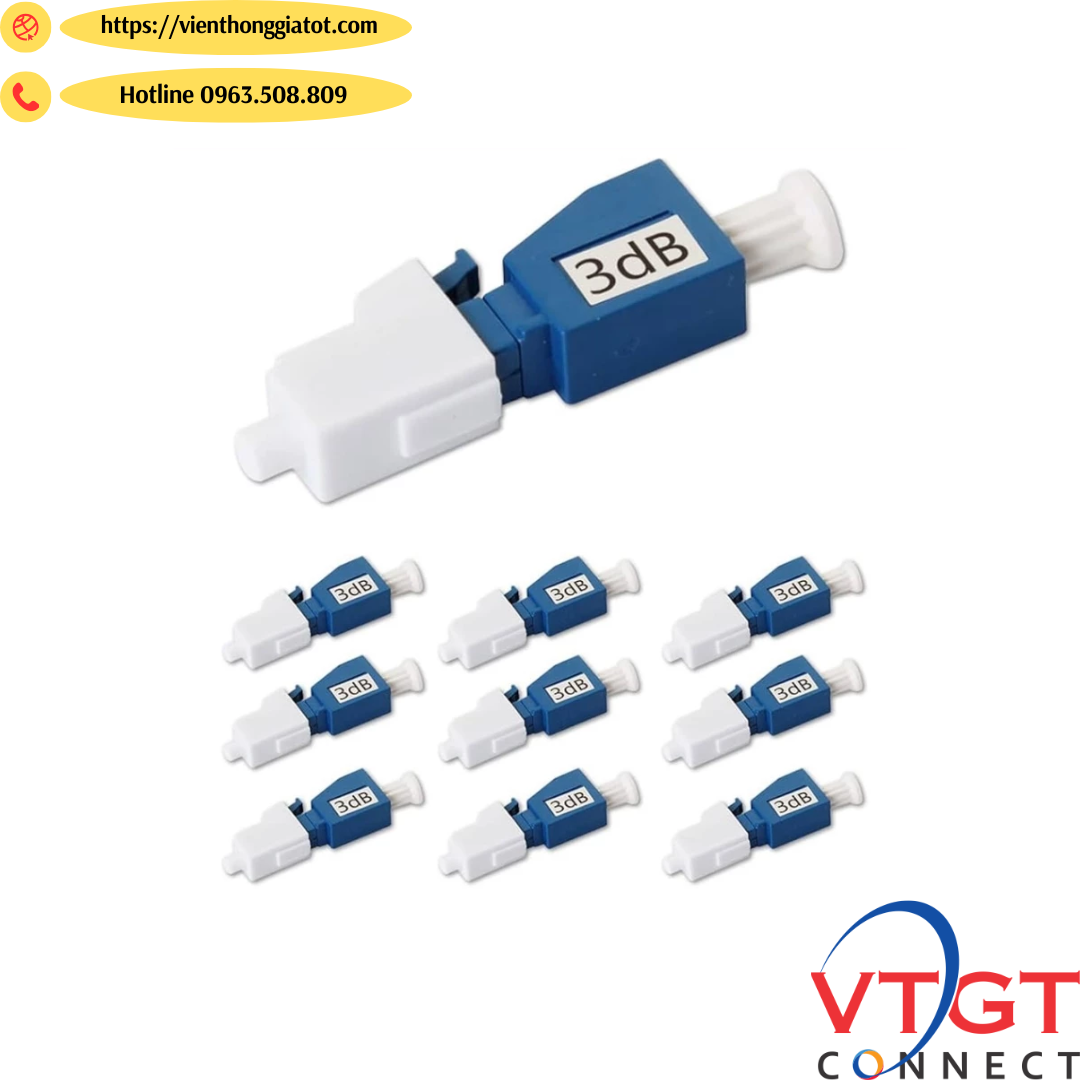

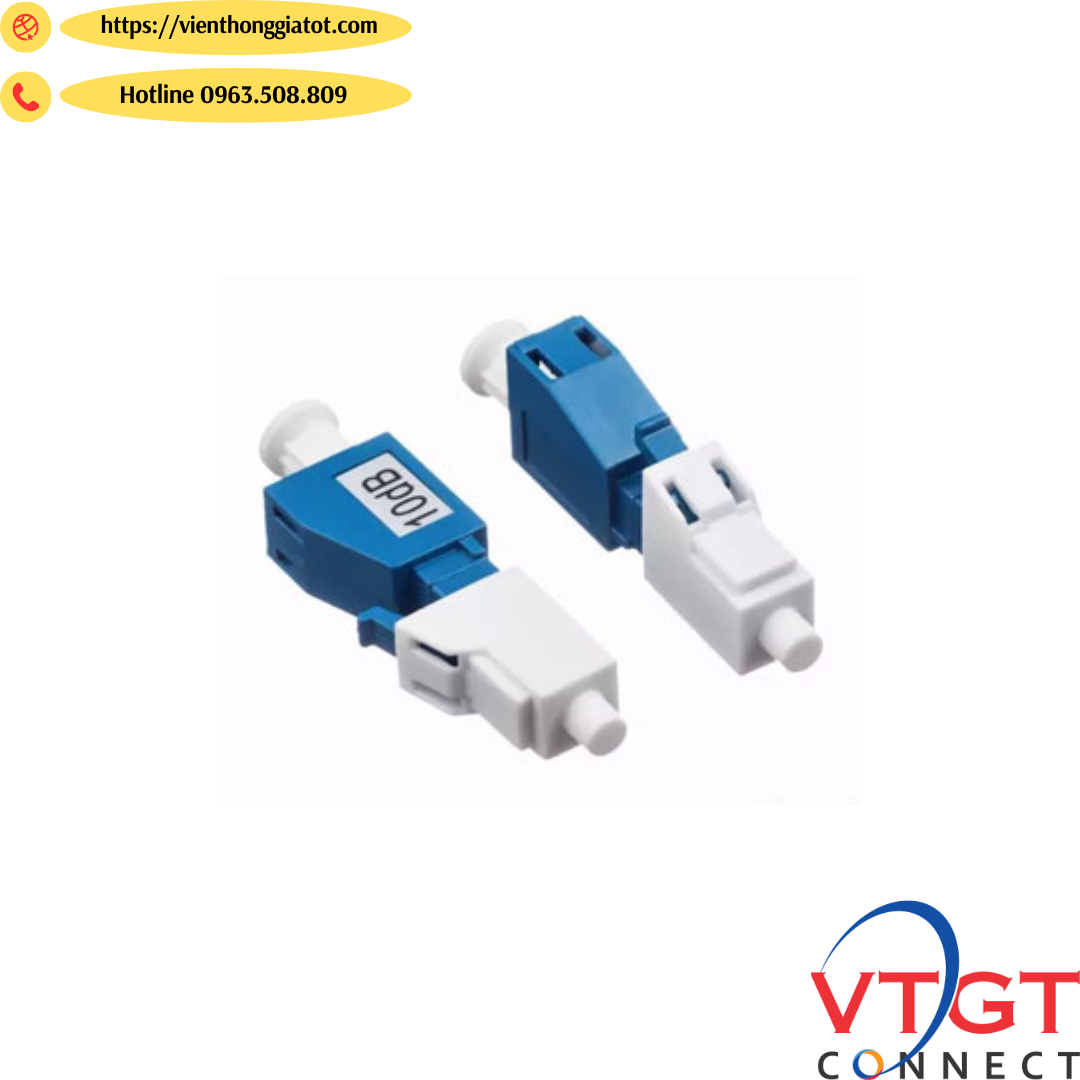

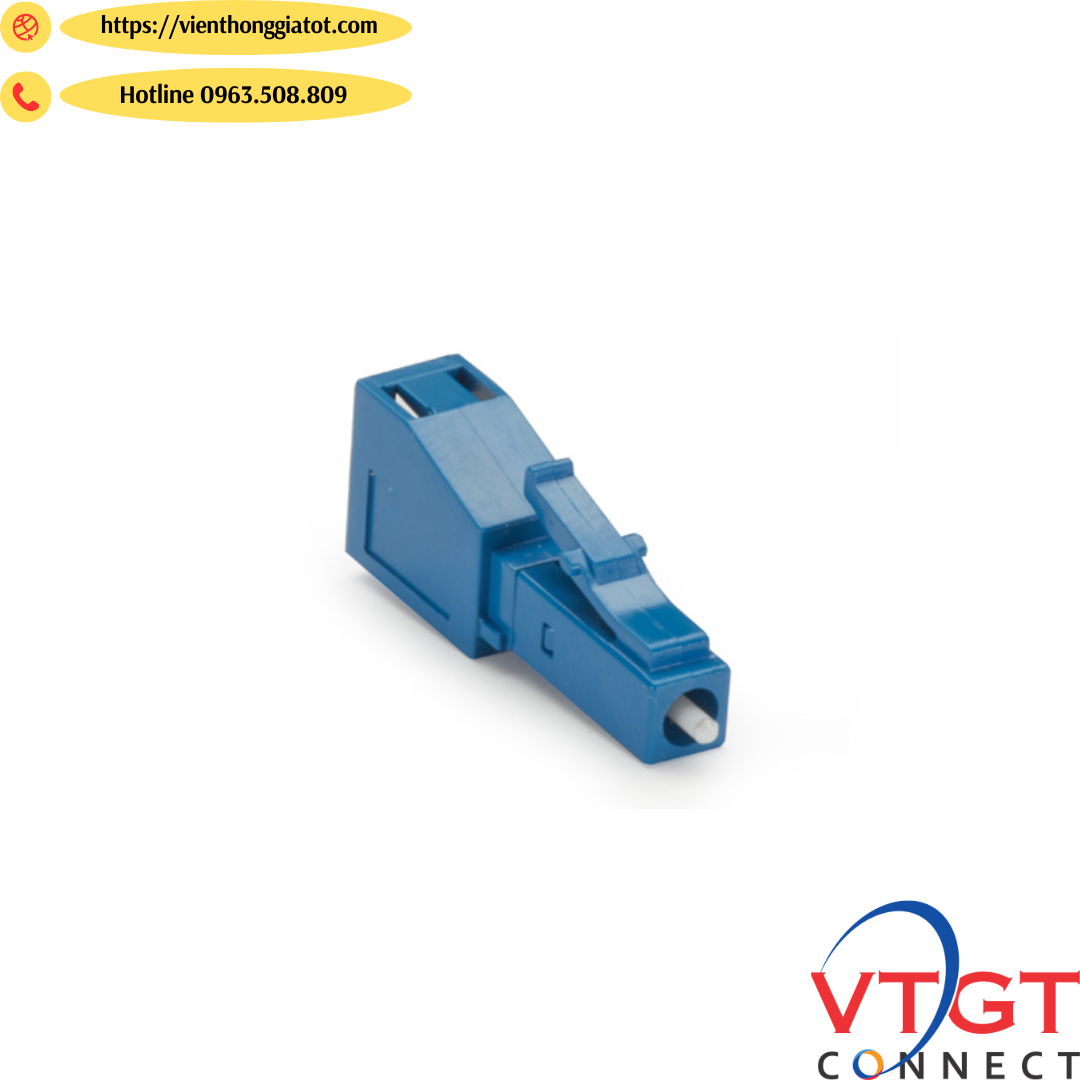

Đầu nối suy hao quang LC/UPC là bộ suy giảm sợi quang cố định, giúp giảm công suất tín hiệu quang từ 1 đến 30 dB, bảo vệ thiết bị thu khỏi bão hòa và đảm bảo tín hiệu ổn định. Sản phẩm phù hợp cho mạng Single-mode, hệ thống FTTH, trung tâm dữ liệu, camera quang và các thiết bị quang khác. Thiết kế chất lượng cao với chuẩn LC/UPC, độ phản xạ thấp, dễ lắp đặt và kiểm tra, giúp tối ưu hóa hiệu suất truyền dẫn và duy trì mạng quang luôn ổn định.

Đầu nối suy hao quang LC/UPC – Giải pháp kiểm soát công suất quang tối ưu

1. Giới thiệu chung

Trong hệ thống truyền dẫn sợi quang hiện đại, việc kiểm soát mức công suất đến thiết bị thu là rất quan trọng để đảm bảo hiệu suất tối ưu và tránh hiện tượng bão hòa máy thu. Thiết bị bộ suy hao sợi quang cố định (Fixed Fiber Optic Attenuator) hay gọi là “đầu nối suy hao quang” chính là giải pháp hiệu quả.
Đối với loại đầu nối phổ biến với chuẩn LC/UPC, sản phẩm giúp giảm công suất tới mức xác định (ví dụ: 1 dB / 3 dB / 5 dB / 10 dB / 20 dB …) khi tín hiệu quang quá mạnh hoặc khi cần điều chỉnh đường truyền ở môi trường Single‑mode.
Lý tưởng cho mạng viễn thông, mạng doanh nghiệp, trung tâm dữ liệu, hệ thống camera quang, mạng truy cập quang (“FTTx”) và nhiều ứng dụng khác.

2. Cấu tạo & đặc điểm nổi bật

• Kiểu đầu nối & kết nối: Loại phổ biến là Male → Female (Nam → Nữ) với chuẩn LC/UPC, giúp cắm trực tiếp vào thiết bị hoặc bộ điều hợp. Ngoài ra còn có loại Female → Female, sử dụng như bộ điều hợp + suy hao cùng lúc.

• Giảm công suất cố định: Các mức suy hao thường gặp gồm 1 dB, 3 dB, 5 dB, 7 dB, 10 dB, 15 dB, 20 dB, 30 dB.

• Ứng dụng chuẩn Single‑mode: Được sản xuất cho fiber đơn chế độ (Single‑mode), với phạm vi bước sóng vận hành rộng như 1260 nm ~ 1620 nm.

• Độ chính xác cao & phản xạ thấp: Ví dụ, sản phẩm dữ liệu kỹ thuật cho mức suy hao nhỏ (< 10 dB) có sai lệch ±0.5 dB; phản xạ sau (return loss) ≥ 50 dB với UPC, ≥ 60 dB với APC.

• Thiết kế chất lượng: Vỏ bảo vệ, đầu nối ceramic/zirconia, chống lão hóa, ổn định khi môi trường làm việc –40°C đến +75°C.

• Phân loại chuẩn đánh bóng: UPC (Ultra Physical Contact) hoặc APC (Angled Physical Contact) – nên chọn đúng với chuẩn đầu nối hệ thống để tránh phản xạ hoặc mất mát không mong muốn.

3. Thông số kỹ thuật tiêu biểu

Dưới đây là các thông số cần thiết để bạn có thể trình bày trên website:

• Loại sản phẩm: Fixed Fiber Optic Attenuator (bộ suy giảm cố định)

• Chuẩn tín hiệu: Single‑mode (SMF)

• Chuẩn đầu nối: LC/UPC (Nam→Nữ) hoặc LC/UPC (Nữ→Nữ) (có tùy chọn khác như SC, FC)

• Mức suy hao: 1 dB, 3 dB, 5 dB, 7 dB, 10 dB, 15 dB, 20 dB, 30 dB (chọn theo nhu cầu)

• Sai lệch suy hao: ±0.5 dB (≤10 dB); ±10% (>10 dB)

• Return Loss: ≥50 dB (UPC), ≥60 dB (APC)

• Bước sóng hoạt động: 1260 nm ~ 1620 nm (thường 1310/1550 nm)

• Công suất tối đa đầu vào: ví dụ ≤ 200 mW (tùy loại)

• Nhiệt độ làm việc: –40°C ~ +75°C (hoặc tương đương)

• Chuẩn RoHS, ISO9001, phù hợp với tiêu chuẩn ngành truyền dẫn quang.

4. Ứng dụng thực tiễn

• Trong các liên kết quang Single‑mode ngắn (ví dụ: trạm quang tới thiết bị, mạng FTTH, mạng nội bộ), khi nguồn phát hoặc module quang có công suất cao hơn mức máy thu chịu đựng — cần sử dụng đầu nối suy hao để tránh máy thu bị “quá tải”.

• Cho hệ thống camera PoE quang, Access Point quang, hoặc các thiết bị đầu cuối quang đang đặt gần nguồn phát hoặc trong môi trường cáp quang có khoảng cách ngắn – để đảm bảo tín hiệu không quá mạnh.

• Trong thử nghiệm & đo lường: kỹ thuật viên dùng để điều chỉnh công suất cho phù hợp, hoặc xác định băng độ an toàn của hệ thống truyền dẫn quang.

• Hệ thống viễn thông, mạng doanh nghiệp, trung tâm dữ liệu: giúp đảm bảo tín hiệu quang tới thiết bị luôn trong mức an toàn và ổn định.

5. Cách sử dụng đầu nối suy hao quang

• Vị trí lắp đặt: Nên lắp ở đầu thu của liên kết quang để dễ dàng kiểm tra công suất trước và sau khi suy giảm.

• Kết nối:

  • Loại Female-Male: Cắm dây nhảy quang vào đầu Female, đầu Male cắm trực tiếp vào thiết bị thu.

  • Loại Female-Female: Cắm hai dây nhảy quang vào hai đầu Female của bộ suy hao.

• Kiểm tra và điều chỉnh: Sử dụng máy đo công suất quang để xác định mức suy hao phù hợp, đảm bảo hiệu suất truyền dẫn tối ưu.
